MR50磁栅尺
MR50磁栅尺是磁栅测量系统,其中MR是读磁头、MS是磁尺,它们之间根据磁感应的原理进行工作。当MR读磁头在MS磁尺的磁场空间中做直线运动时,读磁头会根据运动的相关位移量实时的输出符合标准的位置脉冲。 本产品主要用于木工、石材加工、锯切、
全国热线

19926637039

详细信息

MR50磁栅尺是磁栅测量系统,其中MR是读磁头、MS是磁尺,它们之间根据磁感应的原理进行工作。当MR读磁头在MS磁尺的磁场空间中做直线运动时,读磁头会根据运动的相关位移量实时的输出符合标准的位置脉冲。 本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。MR50磁栅尺具有以下优点:非接触、高速测量;高分辨率;内置LED状态指示灯;极强的抗污和抗油能力;简易的安装方式;

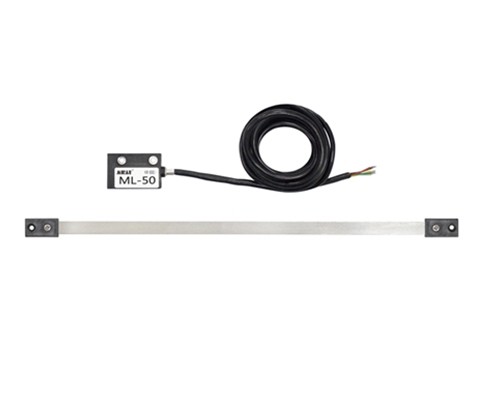

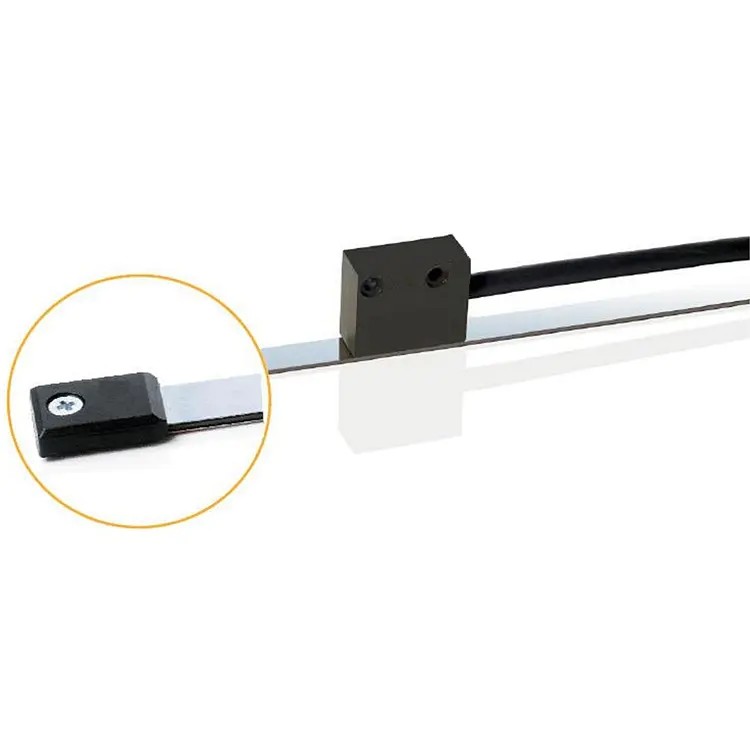

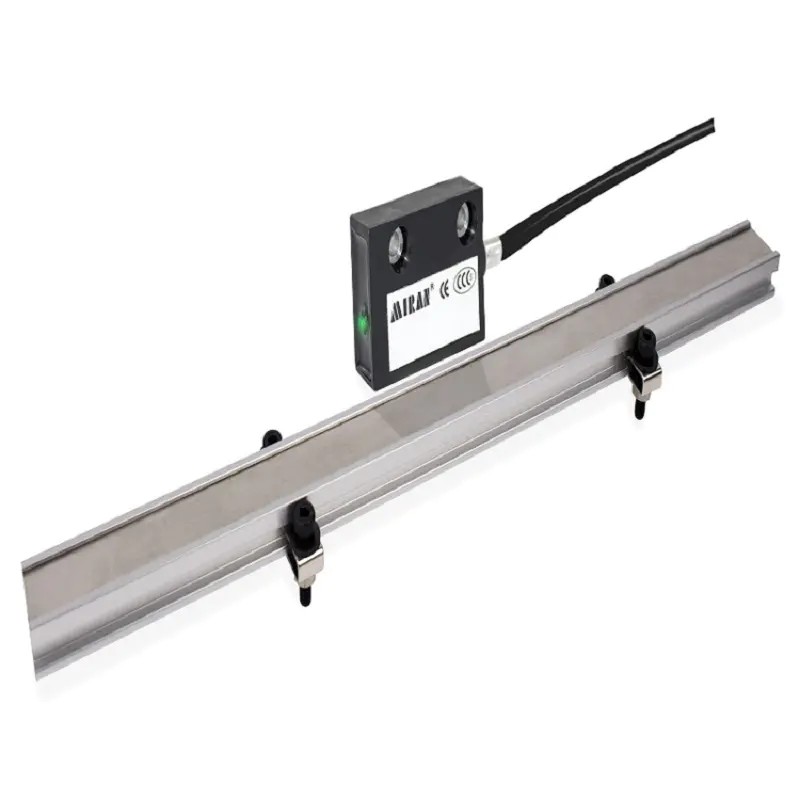

MR50磁栅尺分为磁条安装式和铝制底座安装式,适用于较大量程测量范围,可根据现场安装环境选择。

概述:
本产品是磁栅测量系统,其中ML是读磁头、MS是磁尺,它们之间根据磁感应的原理进行工作。当ML读磁头在MS磁尺的磁场空间中做直线运动时,读磁头会根据运动的相关位移量实时的输出符合标准的位置脉冲。 本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。

特点:
非接触、高速测量。

高分辨率。
内置LED状态指示灯。
极强的抗污和抗油能力。
简易的安装方式。
极好的经济性。

技术规格:
读磁头 ML-50
配套磁尺 MS-50
分辨率 5μm
工作电压 5 ~ 30V DC
输出信号 A / B / Z
精度指标(20℃) ±50μm/m
重复精度 Max. ±1个单位分辨率(单方向)
测量长度 用户指定(无限制)
安装间隙 Max. 2.5mm
移动速度 Max. 25m/s
空载电流 Max. 30mA
输出电流 Max. 50mA(每路信号)
工作温度 -20℃ ~ +85℃
保护等级 IP68(IEC60529:2001)
线胀系数 ~ 17 × 10-6/K
抗干扰(EMC) Electrostatic discharge(ESD: EN61000-4-2);Radio-frequency(EN61000-4-3, EN61000-4-6);
Electrical fast transient(EFT: EN61000-4-4);
Surge(EN61000-4-5);
Power frequency magnetic field(EN61000-4-8);
外型尺寸:(单位  mm)
