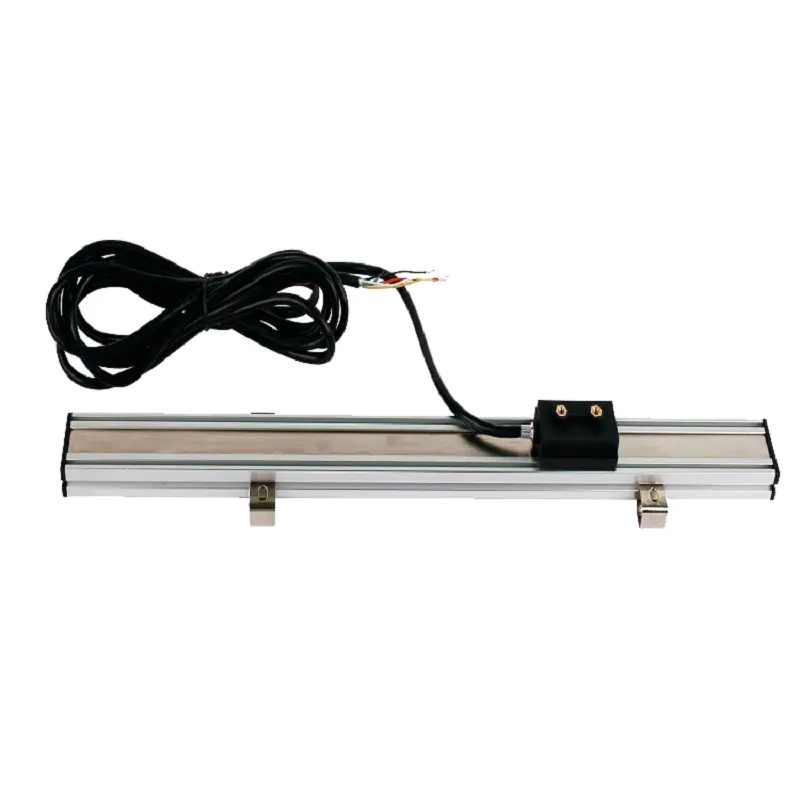

一、MSK滑块式磁栅尺概述：
本产品是滑块式磁栅测量系统，滑块式磁栅尺是根据磁感应的原理进行工作。当读磁头在磁尺的磁场空间中做直线运动时，读磁头会根据运动的相关位移量实时的输出符合标准的位置脉冲。 本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。
二、MSK滑块式磁栅尺特点：
非接触、高速测量。
高分辨率。
极强的抗污和抗油能力。
简易的安装方式。
极好的经济性。
三、MSK滑块式磁栅尺技术规格：
<table ke-zeroborder" border="0" cellspacing="0" cellpadding="0">
分辨率 | 5μm |
工作电压 | 5 ~ 30V DC |
输出信号 | A / B / Z |
精度指标(20℃) | ±50μm/m |
重复精度 | Max. ±1个单位分辨率（单方向） |
测量长度 | 用户指定（无限制） |
安装间隙 | Max. 2.5mm |
移动速度 | Max. 25m/s |
空载电流 | Max. 30mA |
输出电流 | Max. 50mA（每路信号） |
工作温度 | -20℃ ~ +85℃ |
保护等级 | IP68（IEC60529:2001） |
线胀系数 | ~ 17 × 10-6/K |
抗干扰(EMC) | Electrostatic discharge(ESD: EN61000-4-2)；Radio-frequency(EN61000-4-3, EN61000-4-6)； Electrical fast transient(EFT: EN61000-4-4)； Surge(EN61000-4-5)； Power frequency magnetic field(EN61000-4-8)； |
四、MSK滑块式磁栅尺安装尺寸：
五、MSK滑块式磁栅尺信号输出：
六、MSK滑块式磁栅尺选型指导：

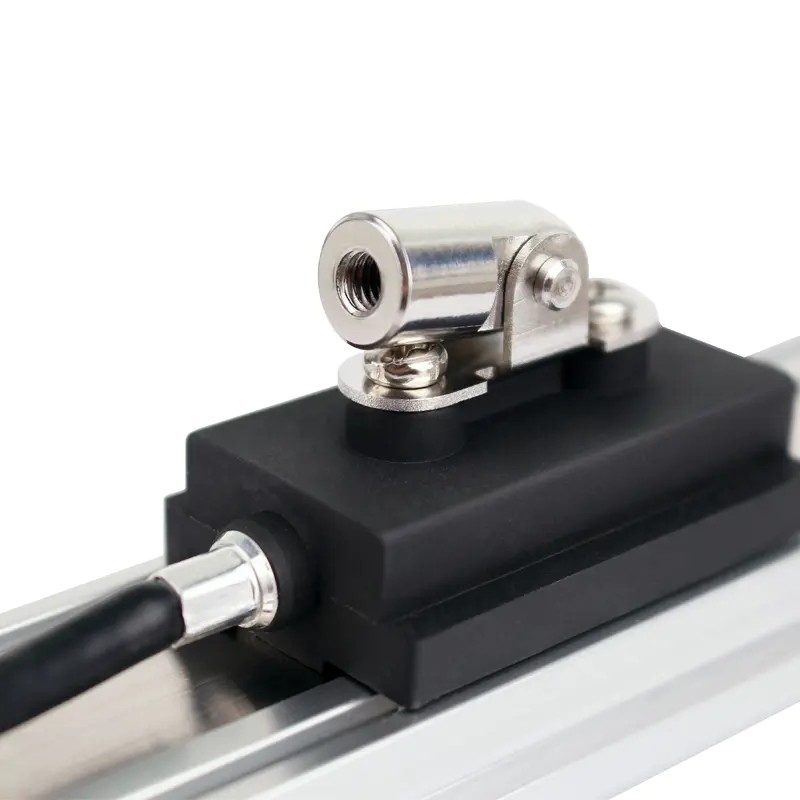

米朗自带导轨滑块式磁栅尺，解决了客户安装对中不良导致的信号不准的问题。安装更方便，信号更稳定。
朗MIRAN磁栅尺适合超长行程的精密测量，0-100米或者更长可以定制。本产品是磁栅测量系统，读磁头、磁尺根据磁感应的原理进行工作。可以配套显示仪表显示控制。本产品主要用于各种加工装备、机械运行的精密测量
