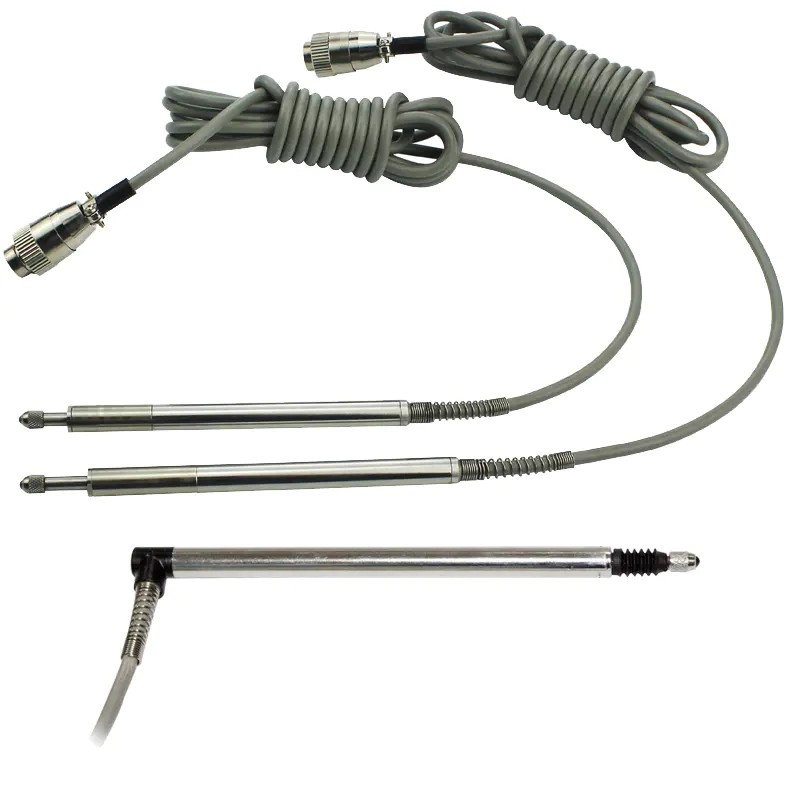

LVDT8笔式位移传感器
差动变压器式位移传感器(LVDT)可广泛应用于航天航空,机械, 建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。 LVDT8笔式位移传感器具有优良的性能,适用于质量控制和计量应用中的高
全国热线

19926637039

详细信息

LVDT8笔式位移传感器概述:

差动变压器式位移传感器(LVDT)可广泛应用于航天航空,机械, 建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。

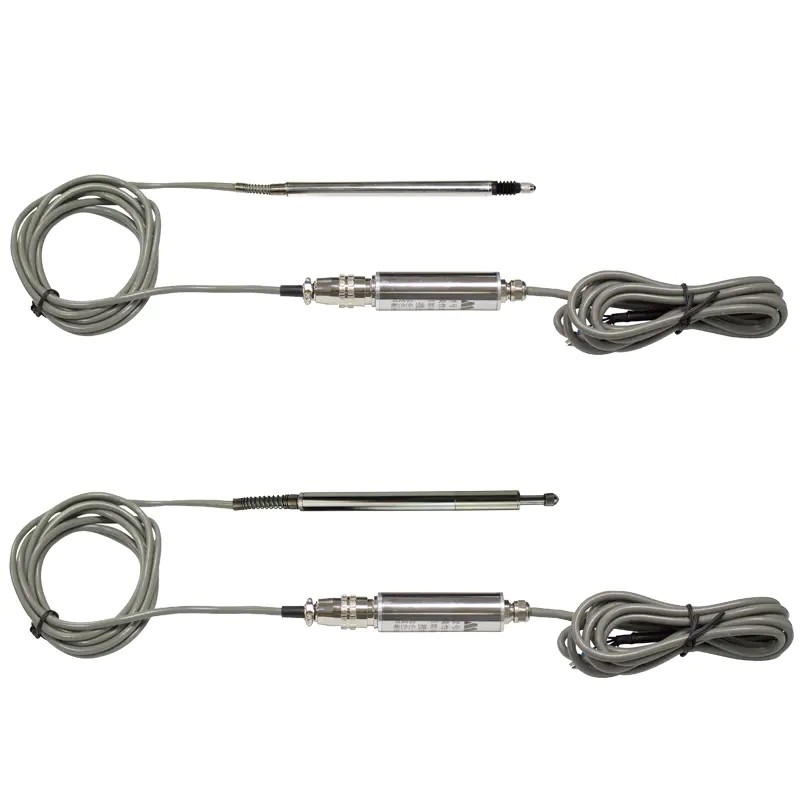

LVDT8笔式位移传感器具有优良的性能,适用于质量控制和计量应用中的高精度,高重复性的测量。测头采用高硬度的耐磨材料氮化硅陶瓷,测轴移动部分采用精密导轨。笔形位移传感器外配变送器可输出标准的直流信号,采用方便的单电源+12~30V DC供电,电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作。输出信号为标准的可被计算机或PLC使用的0-5V,0-10V,4-20mA或RS485输出。

LVDT8笔式位移传感器特点:

1.外径Φ8mm笔形回弹式位移传感器,

2.探头为氮化硅陶瓷球,耐磨性好,

3.测量范围由0-10MM ,分辩率高,重复性好,

4.无滑动触点,使用寿命长,

5.交流信号电源供电,外配高性能信号解调器,

6.二线制4-20mA电流输出,三线制0-5V或0-10V电压输出,

LVDT8笔式位移传感器应用领域:

轴径跳动检测,纺织机械检测,阀门位置检测与控制,辊缝间隙测量,车辆制动装置磨损测量,机器人、精密位移测量,汽车零件在线检测,机床及工具定位、液压缸定位,桥面移位检测,地铁地道工程防护。

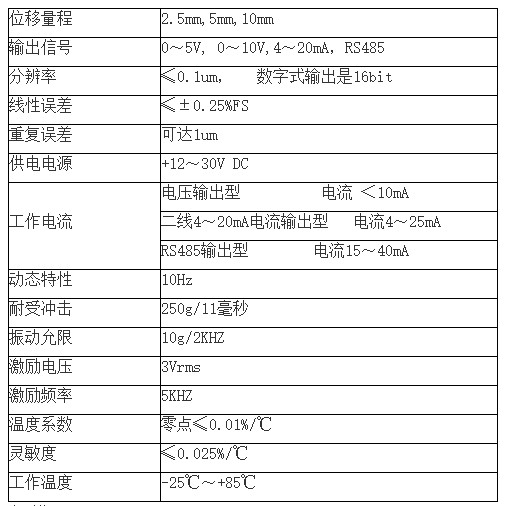

LVDT8笔式位移传感器性能参数:

位移量程

2.5mm,5mm,10mm

输出信号

0~5V, 0~10V,4~20mA,RS485

分辨率

≤0.1um,  数字式输出是16bit

线性误差

≤±0.25%FS

重复误差

可达1um

供电电源

+12~30V DC

工作电流

电压输出型     电流 <10mA

二线4~20mA电流输出型  电流4~25mA

RS485输出型    电流15~40mA

动态特性

10Hz

耐受冲击

250g/11毫秒

振动允限

10g/2KHZ

激励电压

3Vrms

激励频率

5KHZ

温度系数

零点≤0.01%/℃

灵敏度

≤0.025%/℃

工作温度

-25℃~+85℃

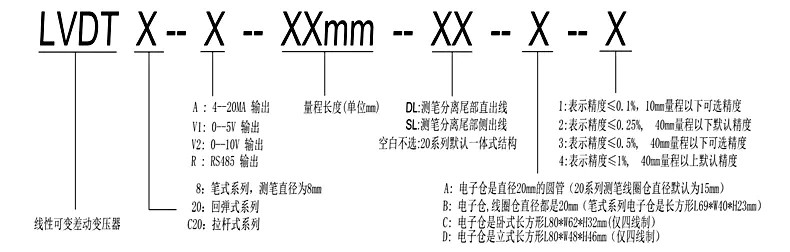

LVDT8笔式位移传感器选型指导:

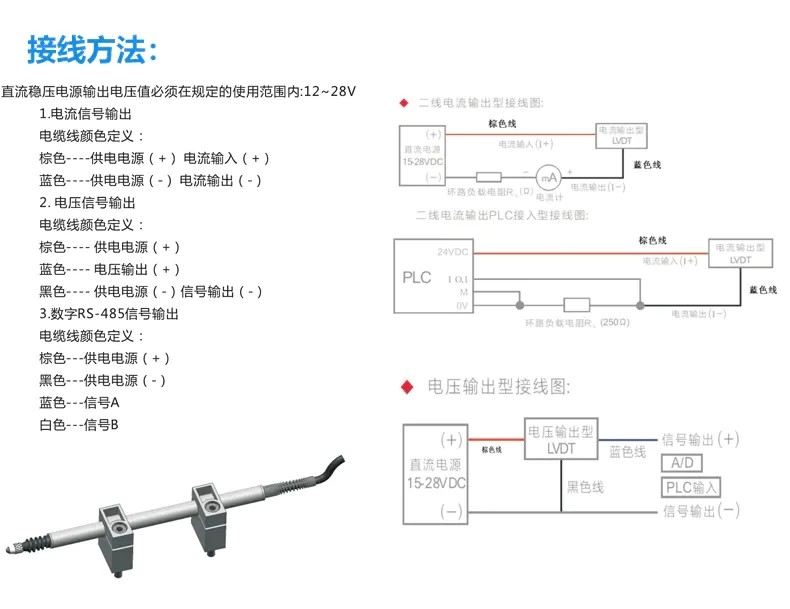

LVDT8笔式位移传感器接线方式:直流稳压电源输出电压值必须在规定的使用范围内

1.电流信号输出 电缆线颜色定义:

 棕色----供电电源(+) 电流输入(+)

 蓝色----供电电源(-) 电流输出(-)



2.电压信号输出 电缆线颜色定义:

 棕色---- 供电电源(+)

 蓝色---- 电压输出(+)

 黑色---- 供电电源(-)信号输出(-)



3.数字RS-485信号输出 电缆线颜色定义:

 棕色---供电电源(+)

 黑色---供电电源(-)

 蓝色---信号A

 白色---信号B

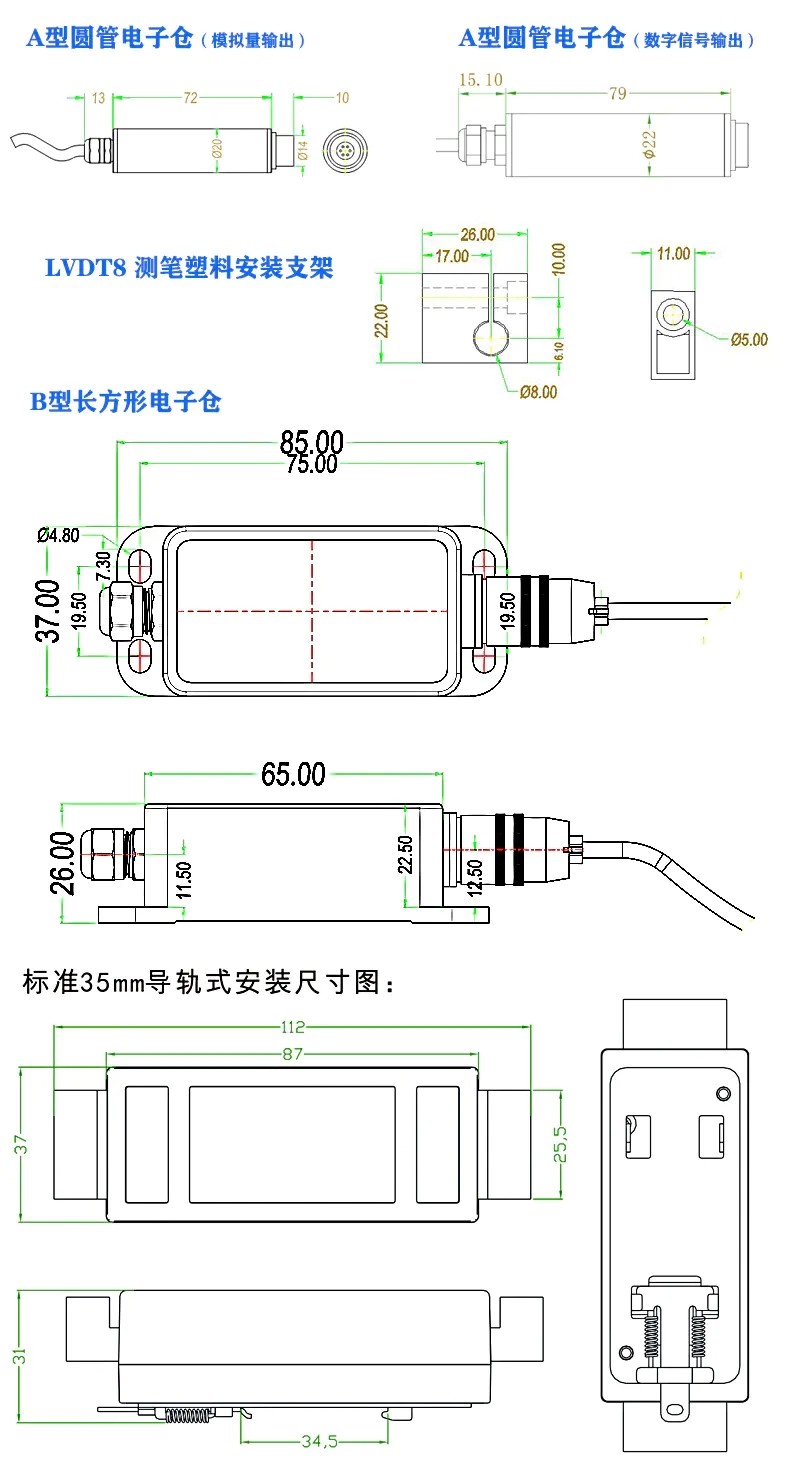

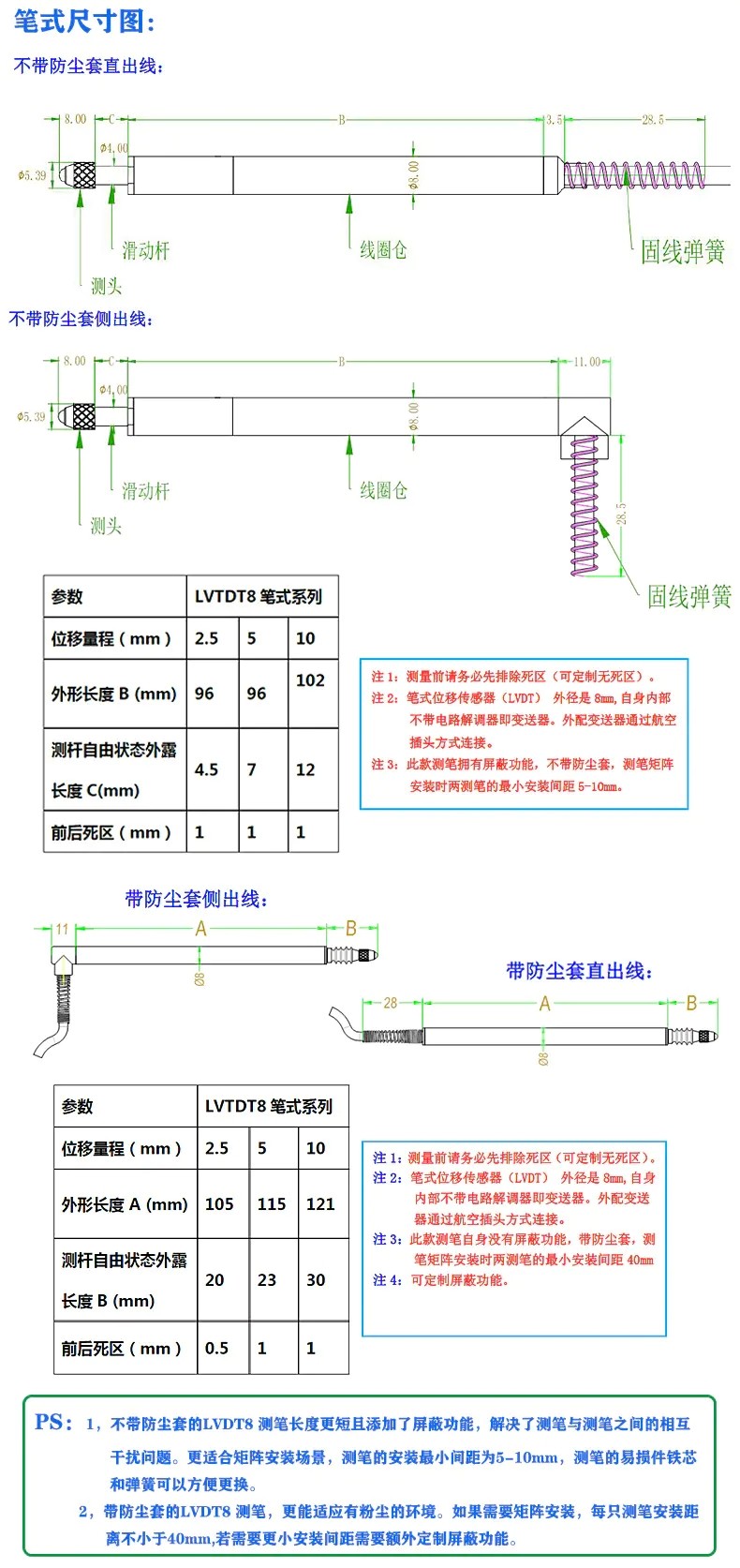

LVDT8笔式位移传感器的机械尺寸:

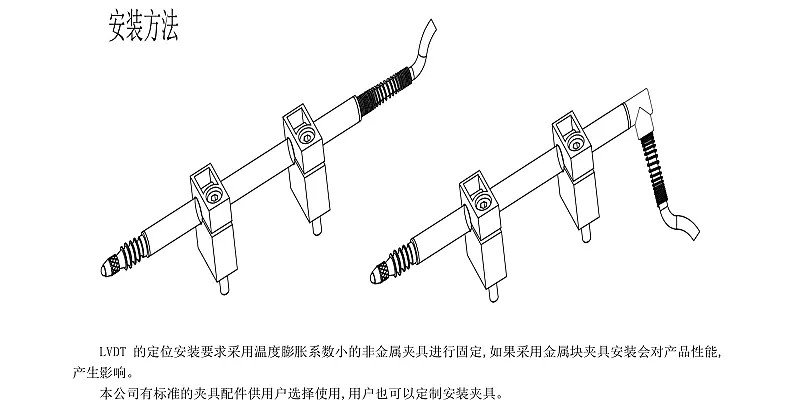

LVDT8笔式位移传感器的安装方法:
