KTC2微型拉杆直线位移传感器（别名：电子尺，电阻尺，电位器，位移传感器）原理：电位计原理，所有传感器为位置测量型，用于调节系统（控制系统）和测量系统中，对位移和长度进行直接测量，输出直流电压信号，也可以通过内置或者外置的V/A变送模块讲信号转换成标准的0-5V、0-10V或者4-20mA直流信号，也可以远距离传输控制要求。KTC2微型拉杆直线位移传感器（别名：电子尺，电阻尺，电位器，位移传感器）输出位移变化：0-100%给定输入工作电压（随位移变化而变化）。
KTC2微型拉杆直线位移传感器的选型说明：
KTC2微型拉杆直线位移传感器的参数说明：（KTC2参数参照KTC2与LWH2）

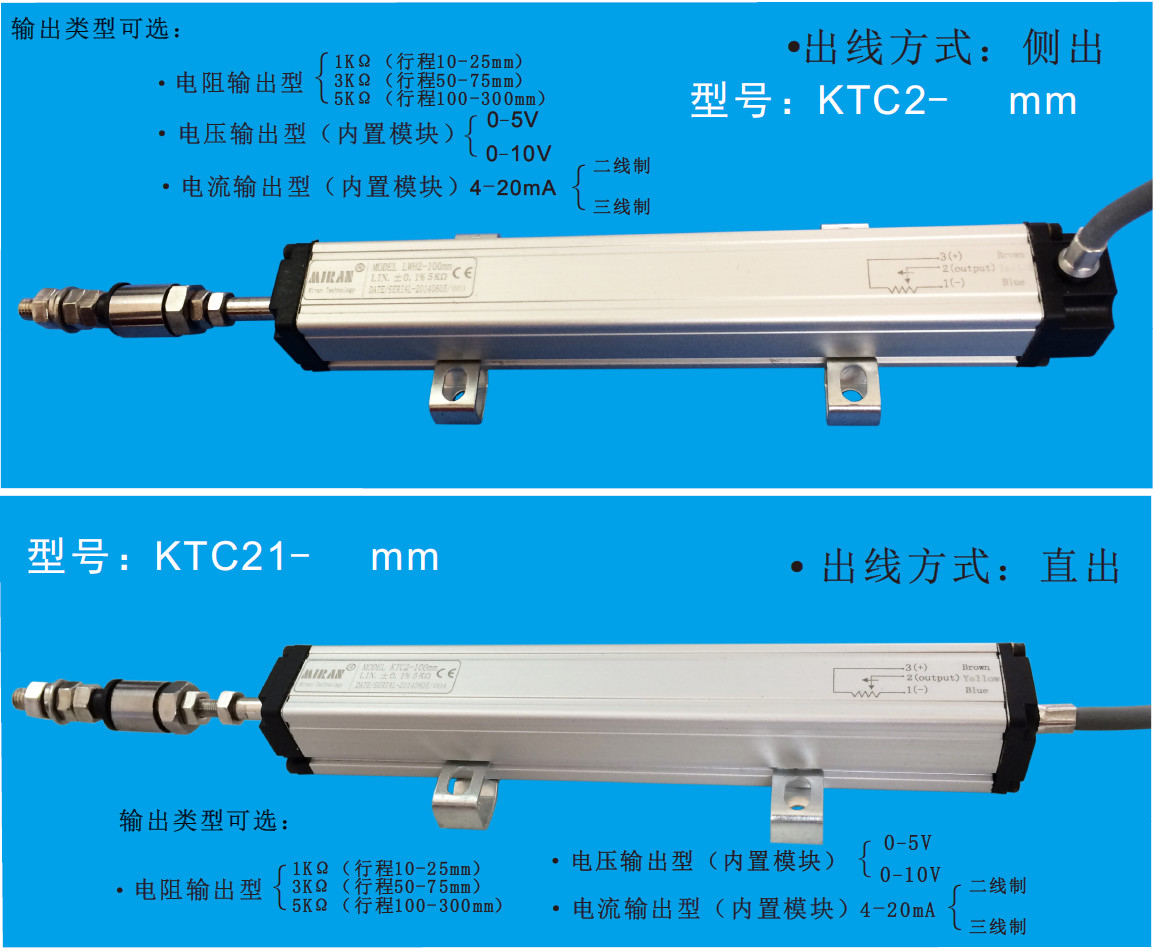

KTC2微型拉杆直线位移传感器的输出类型：
电阻输出型（电位器）：2kΩ 5KΩ
电压输出型（外置/内置模块）：0-5V 0-10V
电流输出型（外置/内置模块）：4-20MA (二线制，三线制）
数字信号（外置/内置模块）：RS485
KTC2微型拉杆直线位移传感器的应用范围：
KTC2、LWH2是微型拉杆系列，特别适合空间狭小的场合。如：注塑机的顶针控制（强烈推荐使用该型号）、制鞋机械（前帮机、后帮机）、印刷机械、包装机械、船舶操舵、飞机操舵等。
KTC2系列 使用寿命长.线性优异.分辨率高.高运行速度.材质精良
KTC2微型拉杆式直线位移传感器，KTM升级版（滑入式安装支架）

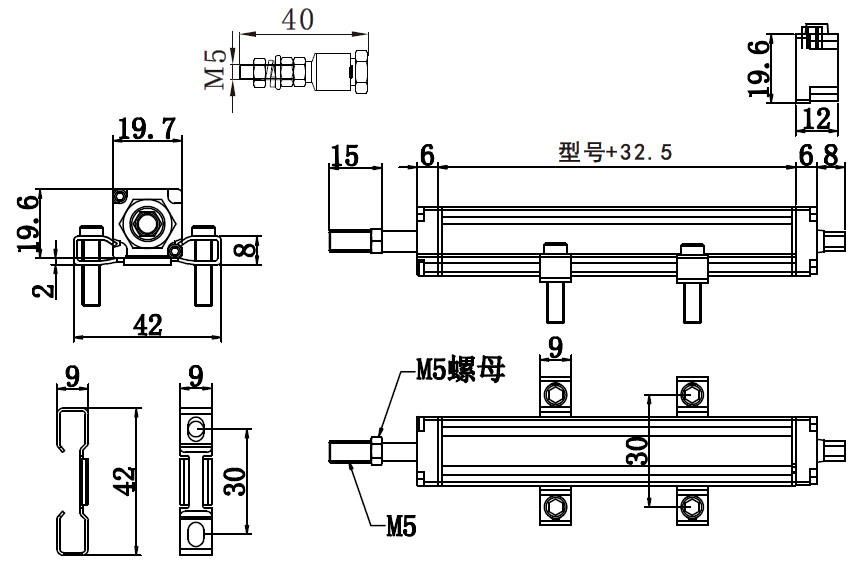

KTC2安装尺寸图：
标准技术参数：
KTC2、LWH2 | 10mm | 15mm | 25mm | 50~75mm | 100~300mm | 量程选型参考: 单位: mm 10 15 25 50 75 100 125 150 175 200 225 250 275 300
| |
电 气 参 数
| 独立线性度（±%） | ±0.1% | ±0.1% | ±0.05% | |||
电阻公差±10 % | 2KΩ | 5KΩ | |||||
电气行程 | 量程+3mm | ||||||
解析度/分辨率 | Infinite无断解析 | ||||||
可重复性 | 0.01mm | ||||||
滑刷正常工作电流 | ≤10μA | ||||||
致故障时滑刷的最大电流 | 10mA | ||||||
最大允许工作电压 | 42V | ||||||
输出电压与输入电压 的有效温度系数比 | 通常5ppm/K | ||||||
绝缘阻抗( 500VDC ) | ≥10MΩ | ||||||
绝缘强度（500VAC,50Hz） | ≤100μA | ||||||
机 械 参 数
| 外壳长度（A） | 量程+56mm | |||||
拉杆最大承载拉力 | 50KG | ||||||
工作受力 | 水平方向＜10N | ||||||
竖直方向≤10N | |||||||
环 境 参 数
| 抗振动标准 | 5...2000Hz , Amax=0.8mm , amax=20g | |||||
抗冲击标准 | 50g ,11ms | ||||||
工作温度范围 | -60...+150℃ | ||||||
寿命 | ＞100 x 106次 | ||||||
最大运行速度 | 10m/S ,最大运行加速度10m/s² | ||||||
防护等级 | 最高IP67(DIN40500/IEC529) | ||||||
特点：
·专门为注塑机顶针控制以及安装空间受限且运动速度较快的场合设计
·结构紧凑
·使用寿命长，视不同应用场合，运行次数可达1亿次的往复运动
·分辨率优于0. 01mm
·线性优异，达±0. 05%
·可选尾部直出线方式和侧面出线方式
·信号输出多样，有电位器（默认）、标准电流或电压、RS485等信号输出方式
·抗冲击和振动的性能优异
·运行速度最高可达10m/ S
应用范围：KTC2、LWH2是微型拉杆系列，特别适合空间狭小的场合。如：注塑机的顶针控制（强烈推荐使用该型号）、制鞋机械（前帮机、后帮机）、印刷机械、包装机械、船舶操舵、飞机操舵。
