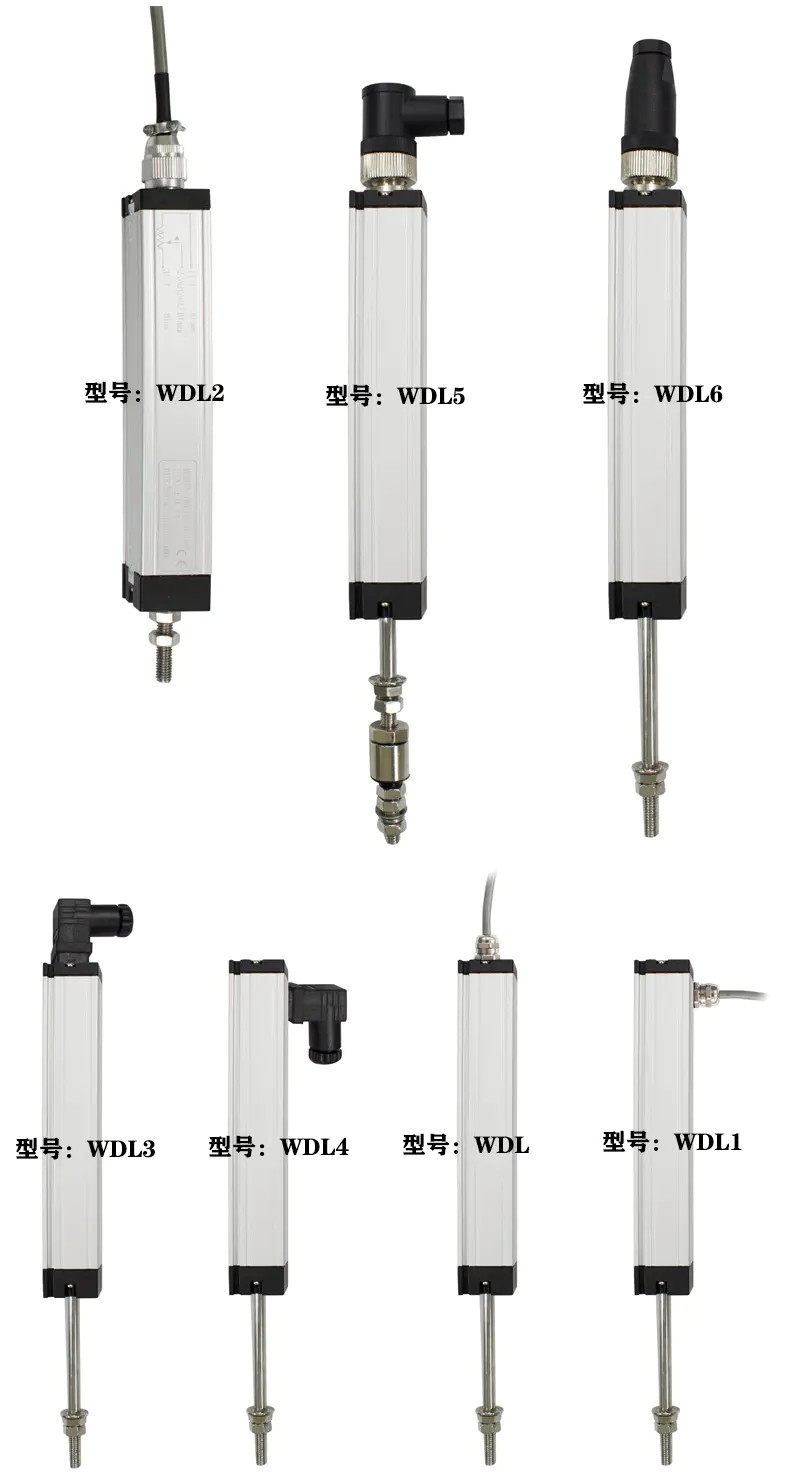

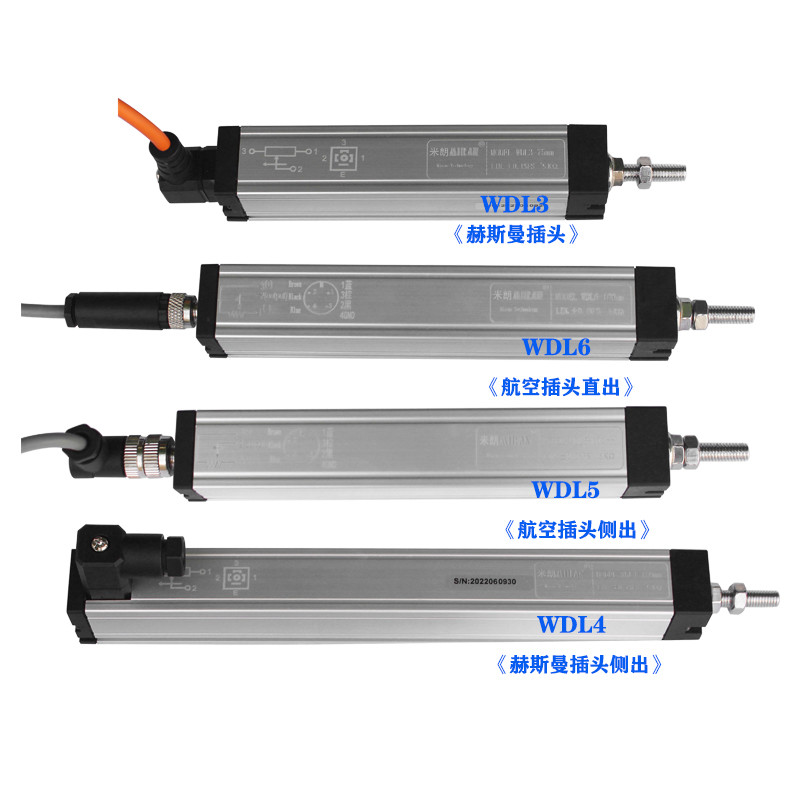

WDL通用拉杆式直线位移传感器
WDL小型拉杆式电子尺(别名:电阻尺,电位器,位移传感器)原理:电位计原理,所有传感器为位置测量型,用于调节系统(控制系统)和测量系统中,对位移和长度进行直接测量,输出直流电压信号,也可以通过内置或者外置的V/A变送模块讲信号转换成标准的0-5V、0-10V或
全国热线

19926637039

详细信息

WDL小型拉杆式电子尺(别名:电阻尺,电位器,位移传感器)原理:电位计原理,所有传感器为位置测量型,用于调节系统(控制系统)和测量系统中,对位移和长度进行直接测量,输出直流电压信号,也可以通过内置或者外置的V/A变送模块讲信号转换成标准的0-5V、0-10V或者4-20mA直流信号,也可以远距离传输控制要求。WDL小型拉杆式电子尺(别名:电阻尺,电位器,位移传感器)输出位移变化:0-100%给定输入工作电压(随位移变化而变化)。

WDL小型拉杆式电子尺的参数及安装尺寸:

WDL小型拉杆式电子尺的输出类型:

电阻输出型(电位器):5kΩ,
电压输出型(外置/内置模块):0-5V,0-10V,
电流输出型(外置/内置模块):4-20MA (二线制,三线制),

数字信号(外置/内置模块):RS485,

WDL小型拉杆式电子尺的应用范围:

应用范围:WDL小型拉杆式电子尺是一般通用性,适合各类型设备的位置检测,如:注塑机,压铸机,橡胶机,鞋机,EVA注塑机,中空吹瓶机,木工机械,液压机等。

WDL系列    使用寿命长.线性优异.分辨率高.高运行速度.材质精良

WDL通用小型拉杆式直线位移传感器,工作量程:0-500mm(其他行程可订制)

A

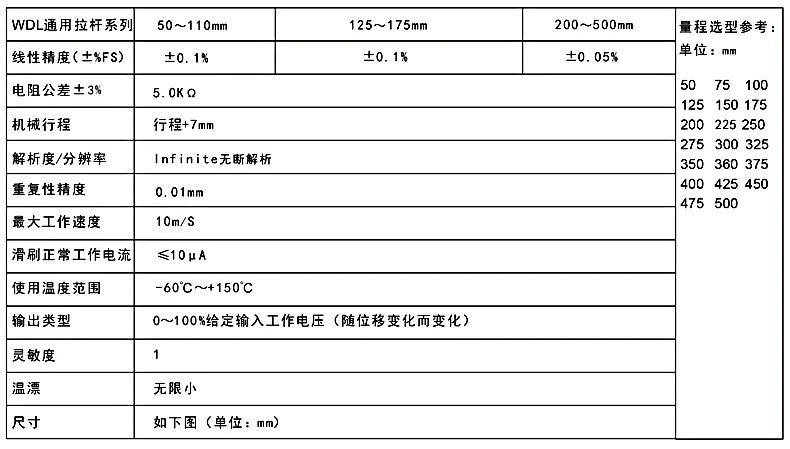

标准技术参数:

WDL通用拉杆系列

50~110mm

125~175mm

200~500mm

量程选型参考:

单位: mm

50    75    100

125    150    175    200    225    250    275    300    325    350    360    375    400    425    450    475    500



线性精度(±%FS)

±0.1%

±0.1%

±0.05%

电阻公差

5.0KΩ

机械行程

行程+7mm

解析度/分辨率

Infinite无断解析

重复性精度

0.01mm

最大工作速度

10m/S

滑刷正常工作电流

≤10μA

使用温度范围

-60℃~+150℃

输出类型

0~100%给定输入工作电压(随位移变化而变化)

灵敏度

1

温漂

无限小

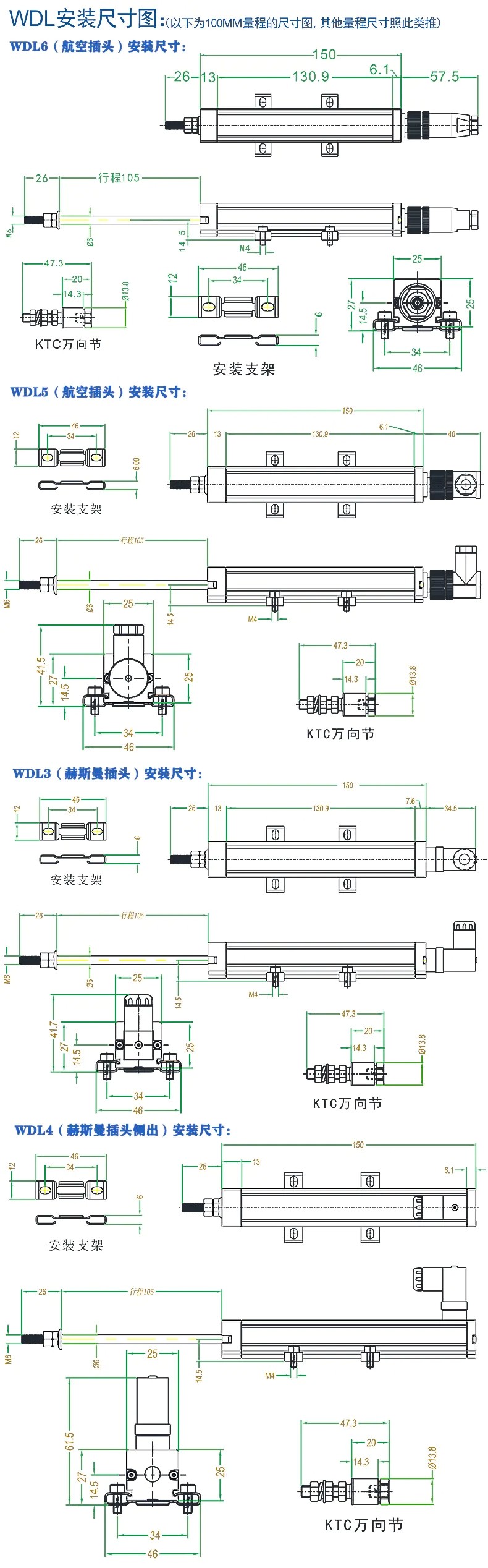

尺寸

如下图(单位:mm)

应用范围:WDL是一般通用型,适合各类型设备的位置检测,如:注塑机、压铸机、橡胶机、鞋机、EVA注塑机、中空吹瓶机、木工机械、液压机等。
