油缸内置式磁致伸缩位移传感器在液压气压传动设备中的应用

磁致伸缩位移传感器用于油缸的行程控制，有其独特优势：

1、专门研发定位适用于油缸检测活塞的连续位移

2、抗干扰性好

3、刚度强、波导管耐压性*高可以达到35MPa

4、数据稳定性方面有针对性保护处理

    液压气压传动设备特别是液压控制系统,线性位移传感器的维护和保养是十分麻烦的,尤其在恶劣环境下,传感器易受油渍、溶液、尘土或其他的污染。而油缸高压内置式磁致伸缩位移传感器液压缸反馈装置采用特殊的结构及按装方式,它是用非接触测量技术监控活动磁铁和传感器并不直接接触,抗污染情况良好,并易于维护。即使在恶劣环境下也可适合应用,它也能承受高温、高压和高振荡的环境。磁致伸缩位移传感器液压缸，阀块是用作连接电液伺服阀的,位移传感器刚性地连接于缸的无杆端,并在空心活塞杆内完成全行程长度,一个长久磁铁与缸的活塞连接。当活塞沿行程运动时,该传感器通过利用磁致伸缩波导管测量存在波导中应变脉冲的发出与返回的时间间隔能**地确定活塞(或磁铁)的位置。磁致伸缩位移传感器，具有高分辨率、高线性精度、耐压性好等特点。传感器不用重新标定，也不用定期维护，特别适合用于油缸的行程控制。

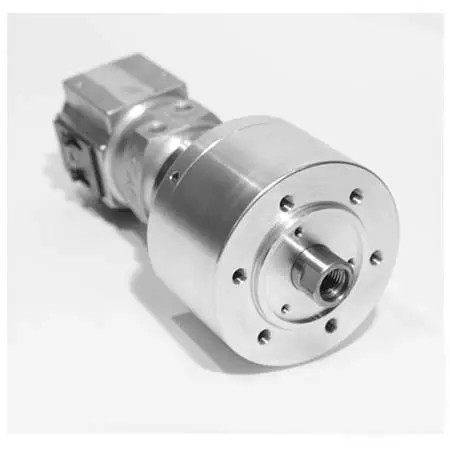

液压缸/气缸常用磁致伸缩位移传感器：
