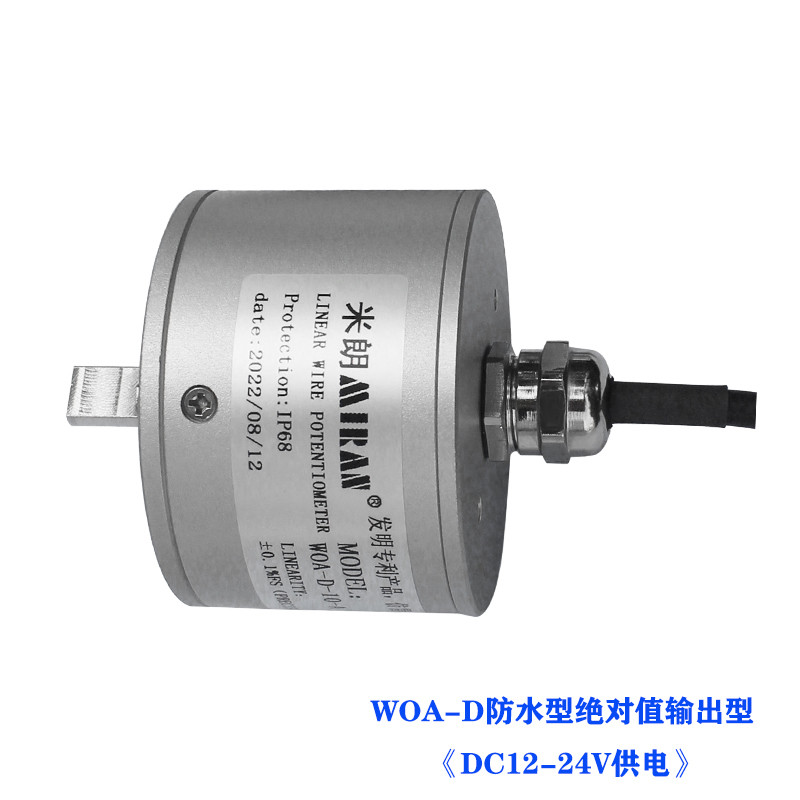

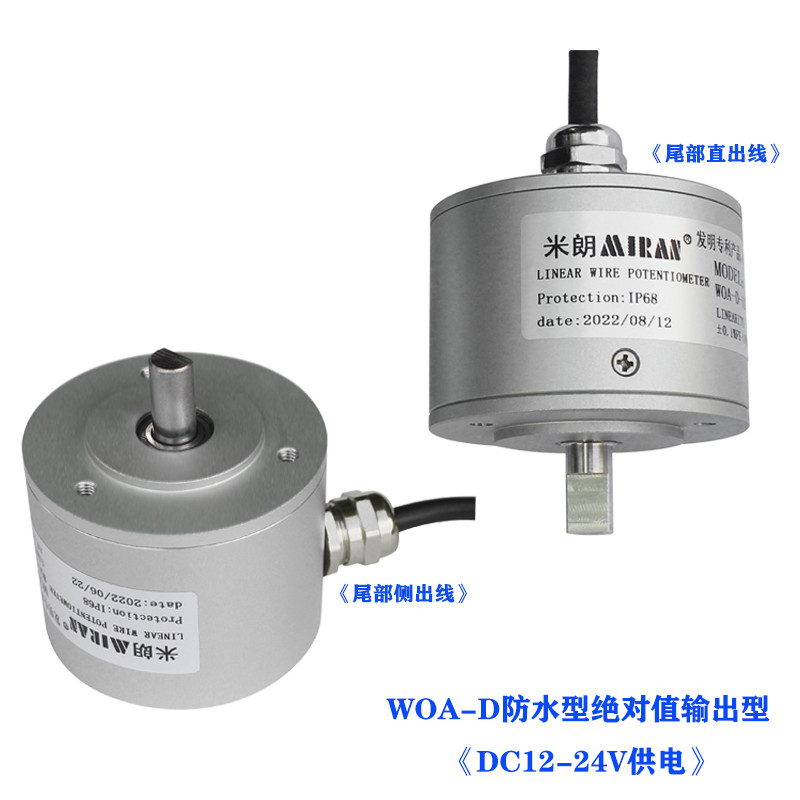

一、防水型磁感应多圈角度传感器产品概述
W WOA-D系列防水型磁电编码器为测量电机旋转位置的内部非接触式绝 对 值编码器，产品采用米朗科技自主研发的各向异性磁电阻(AMR)传感器，并加入信号调理及算法，计算 绝 对 角度，可在水下100米里长期正常工作。
二、防水型磁感应多圈角度传感器产品特性
● 信号输出：RS485半双工通信，4-20mA，0-5V，0-10V
● 支持（max）转速600rmp
● 体积小
● 抗污染能力强
● 绝 对 值输出，数据掉电记忆
● 防护等级IP68，可在水下100米里长期正常工作
三、防水型磁感应多圈角度传感器应用领域
● 伺服控制系统
● 机器手臂
● 位置测量
● 工业自动化控制
● 直流电机
四、防水型磁感应多圈角度传感器电气技术规格
技术规格 | 参数《防水型磁感应绝 对输出型》 | |
模拟输出 | 数字输出 | |
输出信号 | 0～5V/0～10V/4～20mA | RS485 |
电源电压 | +12～24VDC | +12～24VDC |
分辨率 | 0.09° | 0.09° |
可标定圈数范围 | 1～40圈 | 1～4080圈 |
线性精度 | ≤0.2%F.S. | ≤0.2%F.S. |
旋转方向 | 顺时针/逆时针 | |
允许旋转速度 | ≤600rpm | |
响应频率 | 100Hz | |
防护等级 | IP68 | |
工作环境温度 | -40℃～85℃ | |
注：电源打开后因内部电路的初期化，请在上电50msec后，再输入命令。每次断电与上电保持间隔大于10秒。

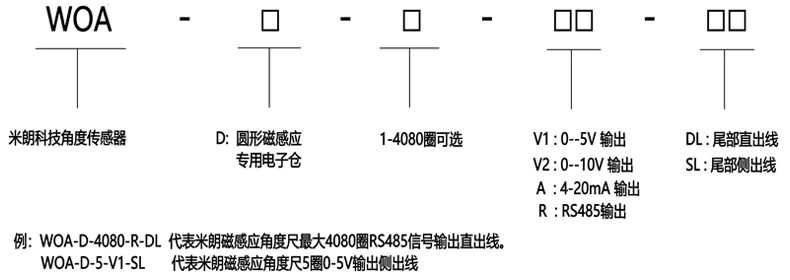

五、防水型磁感应多圈角度传感器选型指导：
六、防水型磁感应多圈角度传感器接线方式
接线颜色 | 功能说明 | 备注 |
红色 | 电源正VCC | +12V～24VDC |
黑色 | 电源负GND | 0V |
绿色 | RS485-A/OUT+ | 信号输出 |
白色 | RS485-B/OUT- | 信号输出 |
屏蔽层 | 接外壳 | 接地 |

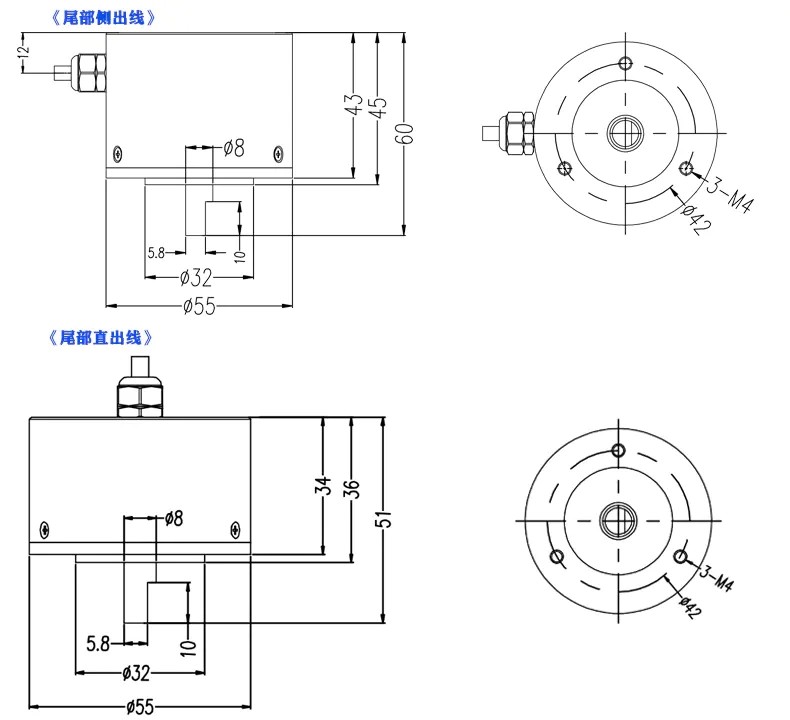

七、防水型磁感应多圈角度传感器安装尺寸：
