详情介绍：

一、概述：

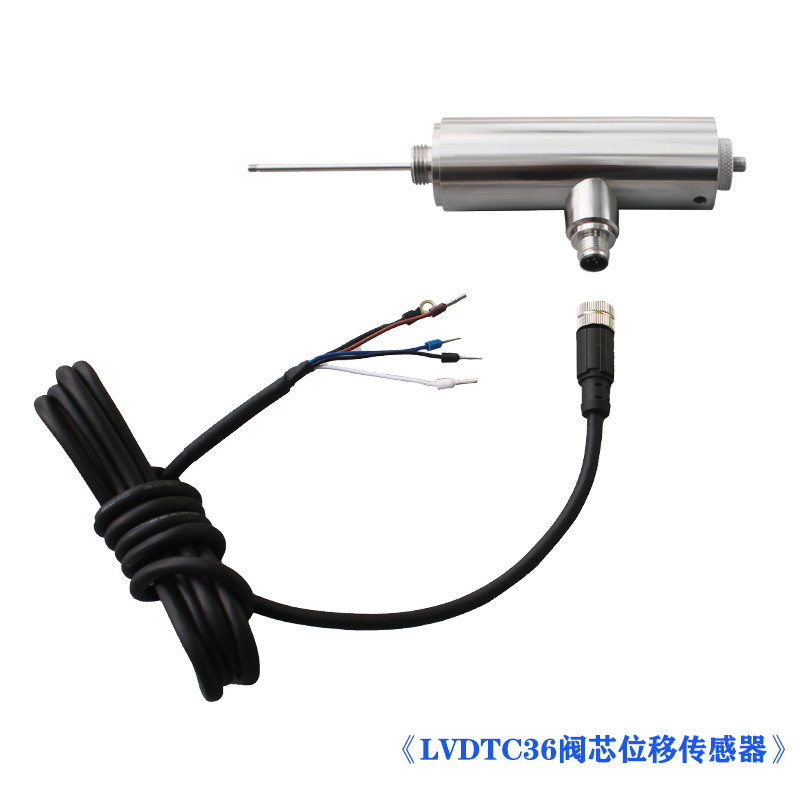

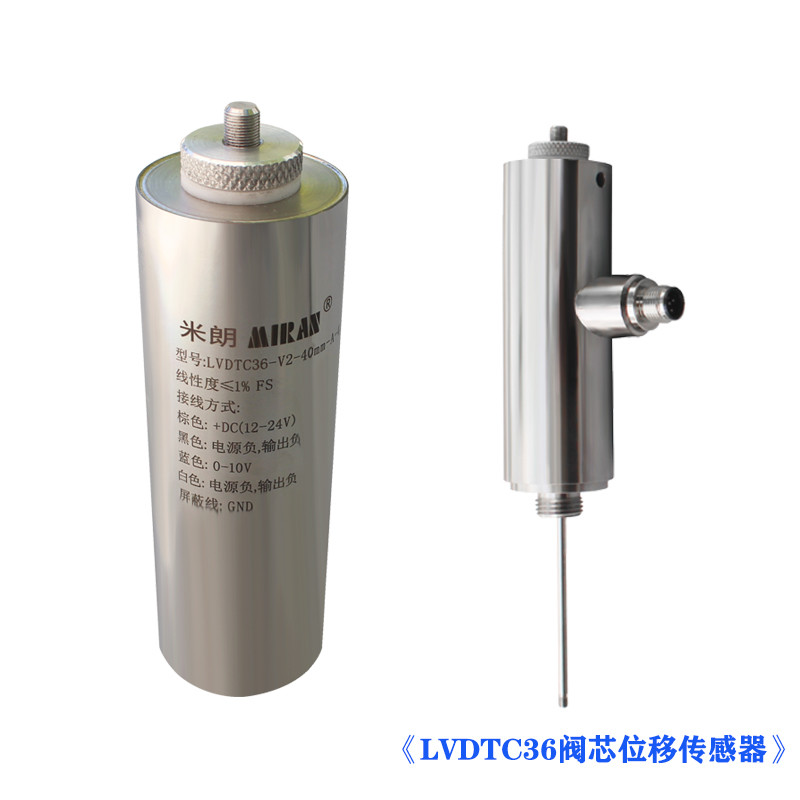

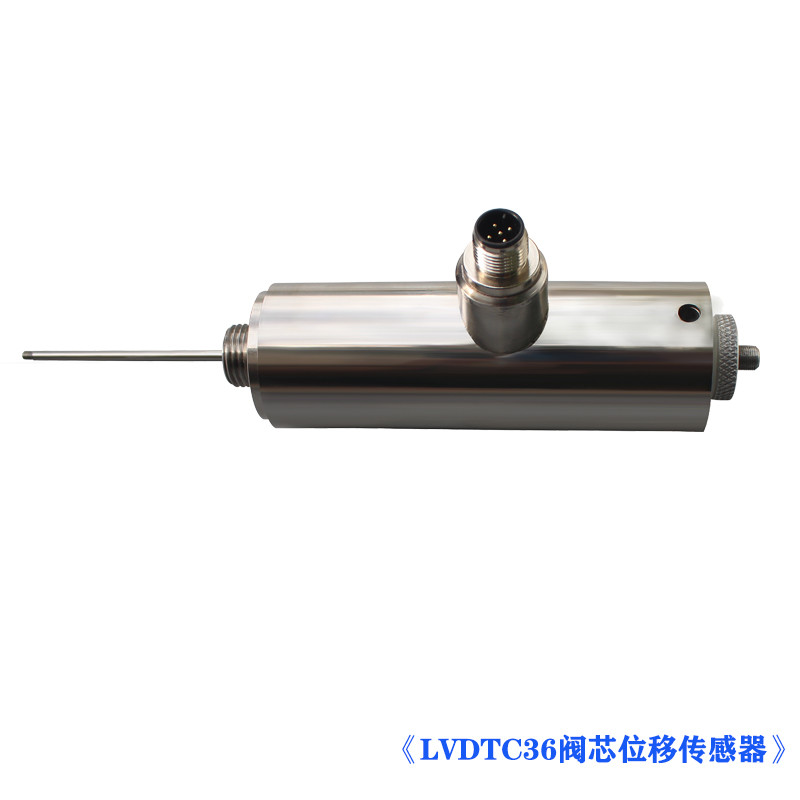

LVDTC36阀芯位移传感器采用差动变压器原理进行测量，直流LVDT具有优良的性能，采用方便的单电源+12～28V DC供电，电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的电压0-5V、0-10V，电流4-20mA以及RS485数字信号，可以承受35Mpa高压。广泛应用于液压控制领域,比例阀,伺服阀,换向阀,微距伺服油缸等。

二、特点：

● 耐高压，可承受 35MPa

● 非接触测量原理

● 防油、防水；测量范围宽2-40mm

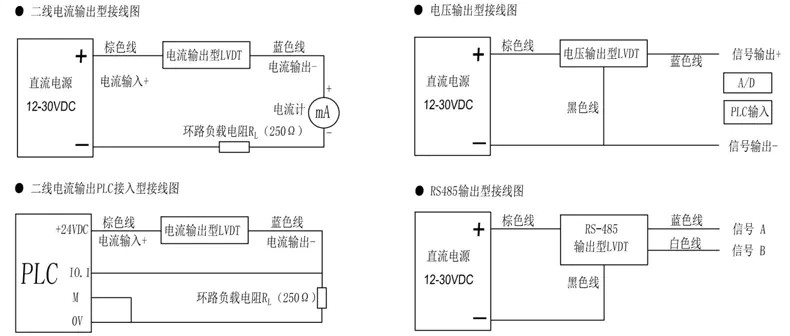

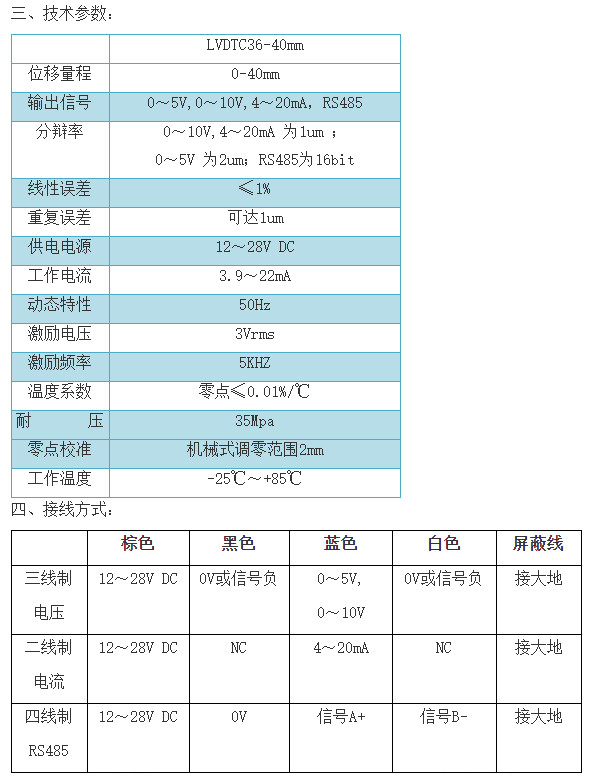

● 信号输出：二线制电流4-20mA，三线制电压0-5V、0-10V，四线制RS485数字信号

● 采用机械调零，调零范围2mm，摒弃传统的电位调零方式

● 高度集成，体积小，使用更方便

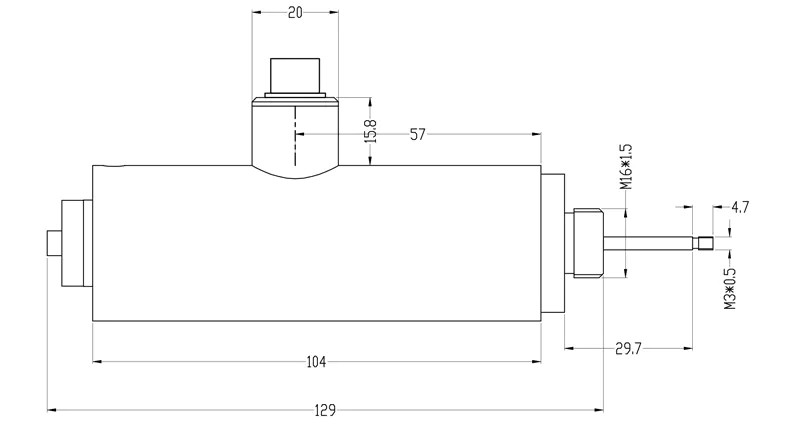

五、安装尺寸：

六、使用说明：

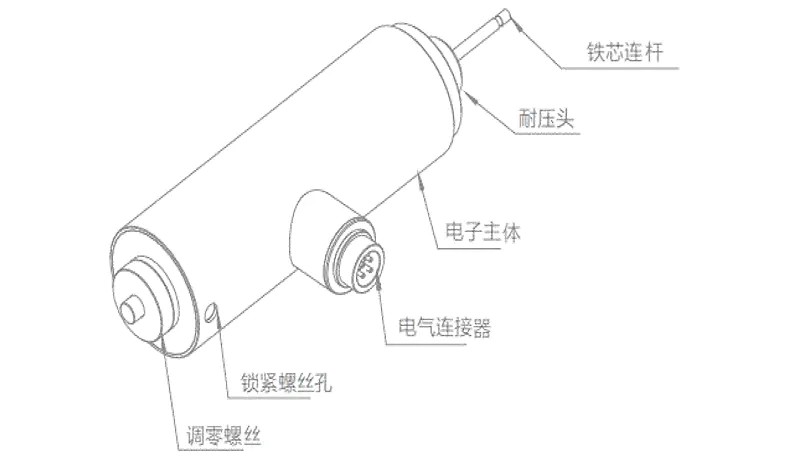

1、把铁芯连杆上入阀芯并锁紧螺丝。

2、将耐压管套住铁芯连杆并上入阀块锁紧螺丝。

3、将传感器主体部分套在耐压管上，安装上调零螺丝。

4、 插上连接线并给传感器供电24V,使传感器正常工作，可以接入电压表或者电流表对输出信号进行监测，旋动调零螺丝，移动传感器内部线圈在耐压管上的位置，一般以量程的一半做为安装的测试起点，即此时电压表，电流表读数如果是0-5V输出则为2.5V,如果是0-10V则为5V，如果是4-20mA则为12mA。

5、此时拧紧锁紧螺丝，锁紧耐压管，固定传感器位置，安装完成。

注：传感器默认测杆往里压进去的时候数据变大，如果需要需要反方向变大需要提前通知。
