一、超声波位移传感器概述

超声波位移传感器是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动,利用超声波的特性研制而成的传感器。它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。

超声波位移传感器测距一般采用飞行时间法TOF（Time of Flight）。超声波位移传感器到障碍物的距离S=vt/2。根据超声波发射和接收之间的飞行时间原理进行测量，利用声波介质对被检测物进行非接触式无磨损的检测，对透明或有色物体，金属或非金属物体，固体、液体、粉状物质均能检测。其检测性能不受工件颜色、材质、透明度的影响，包括烟尘环境和雨天。可广泛应用在物位（液位）监测，机器人防撞，各种超声波接近开关，以及防盗报警等相关领域，工作可靠，安装方便， 防水型，发射夹角较小，灵敏度高，方便与工业显示仪表连接。

二、超声波位移传感器应用领域

距离测量，液位测量，高度测量，间隔测量，尺寸测量，材料堆积高度测量，填充物位测量，填充液面探测，直径和速度测量，轮廓测量，张力控制，包装检测，物体计数等。

三、超声波位移传感器技术参数

五、超声波位移传感器安装尺寸

具体的调节方法如下：

首先传感器通电，传感器的后面的红色和黄色指示灯会亮起。

设置较远距离P2：

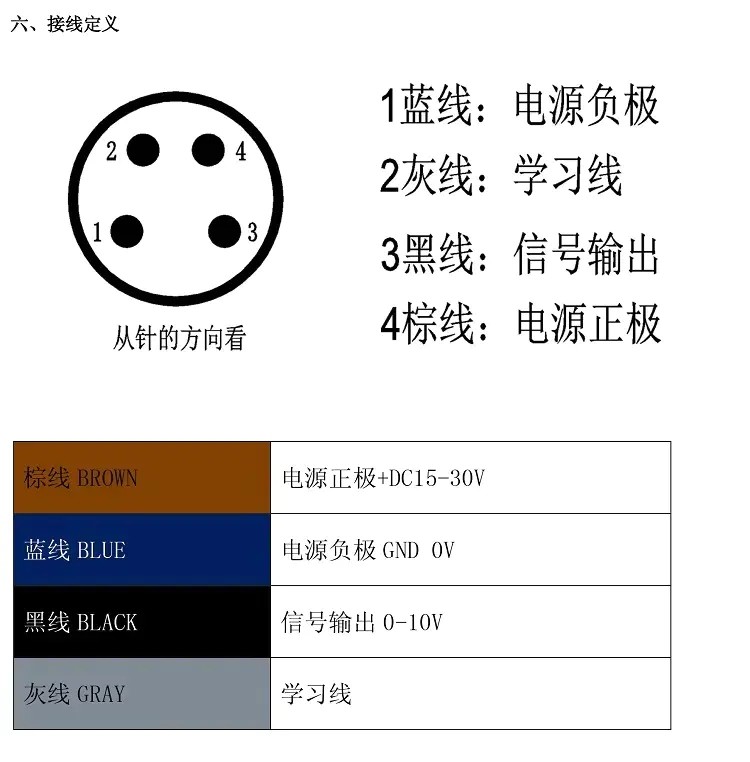

在想要设定距离的地方放一个被测物。将灰线（学习线）和棕线（电源正）接一起，在此期间，如果被测物被捕捉到了，黄色灯会一直闪烁。此状态持续四到五秒之后，把灰线拿开。设定成功。

设置较近距离P1：

在想要设定距离的地方放一个被测物。请将灰线（学习线）和蓝线（电源负）相接，在此期间，如果被测物被捕捉到了，黄色灯会一直闪烁。此状态持续四到五秒之后，把灰线拿开。设定成功。

注：设定过程中可能会出现黄灯和红灯一起闪烁的情况，说明传感器没有准确捕捉到被测物。需要把传感器稍微移动来对准被测物。直至黄灯单独连续闪烁为止。此设定过程必须在3分钟之内完成，否则传感器将被锁定。需要断开电源重新供电，然后重新设定。

 八、超声波位移传感器安装说明

由于超声波传感器具有方向性，因此一定要注意其安装位置。建议安装位置要与被测物垂直，这样测量数据会相对准确。（附带安装固定螺母）

九、超声波位移传感器注意事项

● 传感器为精密仪器，请勿刮花表面。

● 不能在真空区或防爆区使用该传感器。

● 确保传感器的供电电压和纹波电压在规格范围内。

● 请勿在50℃以上的水、蒸汽、酸、溶剂附近使用该传感器。

● 传感器使用时，不能有强烈的机械震动，工作环境不应该有强烈的电磁干扰。
