一、MLWXRS无线数传电台/无线传输模块概述：

MLWXRS无线数传电台是一款高性能、低功耗、远距离的微功率射频无线数据收发电台，内部自动扩频计算和前导CRC纠错处理，不改变用户的任何数据和协议，采用半双工透明传输机制，实现无线代替的功能。

无线数传电台的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK电台。配置低功耗高速处理器，数据处理能力、运算速度均有所提高。用户可以通过我司配置的上位机软件根据实际需求灵活配置电台的工作频率、串口速率、扩频因子、有效数据比和扩频带宽等参数，操作简单，使用方便。

    无线数传电台的软件硬件都是工业级设计标准，有强有力的保护措施。保证在特殊环境下可以稳定可靠工作。电台设计有多种接口，有工业级485，工业级TTL和标准DB9串口232，并且DC6~35V宽电压输入，是一款完全适合工业应用的数传电台。

二、MLWXRS无线数传电台/无线传输模块特点：

1、基于Sub-G无线TM扩频调制技术。

2、半双工通讯，串口数据透明传输。

3、420~450MHz 免申请频段，其他频段可定制。

4、微功率发射，标准2W，7级可调。

5、接收灵敏度高达-138dBm，zui大发射功率+33dBm。

6、采用高效前向纠错编码技术和跳频机制，抗干扰能力强，低误码率。

7、支持串口唤醒，随时收发数据，无周期唤醒时间。

8、可以通过软件或者单片机命令灵活设置电台参数。

9、内置看门狗，保证长期可靠稳定运行。

10、开阔地有效通讯距离可达10~12公里。

11、接口硬件切换，方便现场安装。

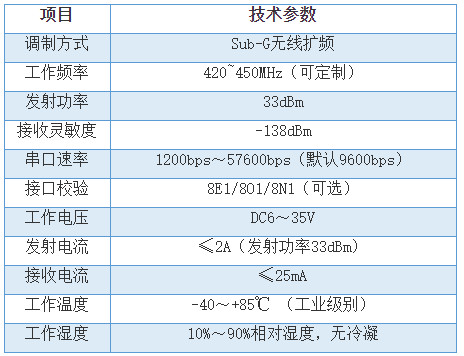

三、MLWXRS无线数传电台/无线传输模块技术参数：

四、MLWXRS无线数传电台/无线传输模块应用范围：

●智能家居、智能交通、传感网络 ●工业自动化、农业现代化、建筑智能化

●水、电、气、暖自动集抄系统 ●水利、油田、矿井、气象等设备信息采集

●路灯控制、电网监测、风光互补系统 ●工业设备数据无线传输以及工业环境监测

●其他一切需要无线代替TTL/RS232/RS485有线通讯的情况。

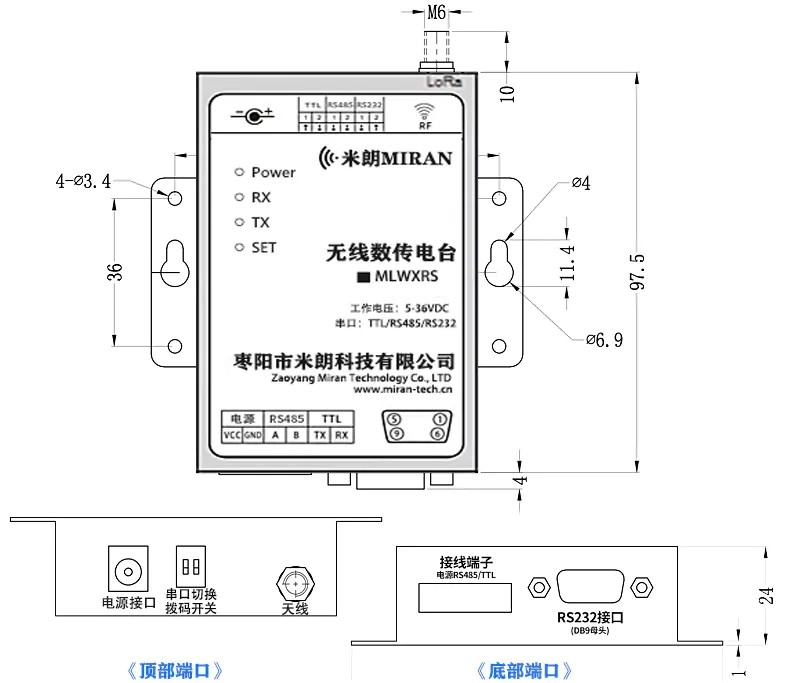

五、安装尺寸：

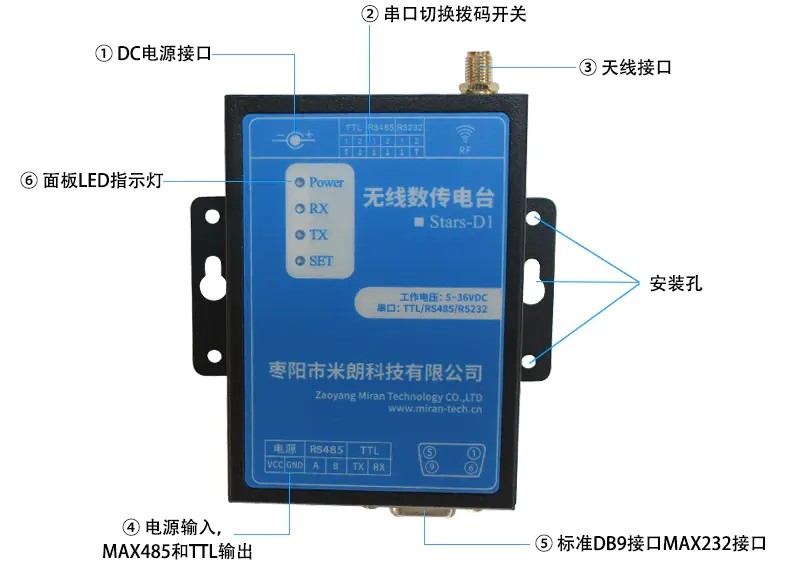

六、接口说明：

MLWXRS无线数传电台上面接口说明。

如图所示：

①：DC电源座，主要是电源输入，用于整个电台的供电，输入电源范围是DC6-35V,电流不小于1.5A。

②: 串口切换拨码开关，主要用来选择和电台通讯的接口方式，有MAX232,MAX485和TTL,同时SET灯也有相应的指示。详细配置看贴膜上面的标识图解。

③：天线接口，此接口为标准的SMA天线接口，接入的天线是50欧阻抗。

④：电源输入，MAX485和TTL输出，电源输入是DC6V~35V ,1.5A 的电源。

注：如果用DC电源座供电就不可以再从这里供电。

⑤：标准DB9接口MAX232接口.(注：只有三线有用 2 3 5.)

⑥: 面板LED指示灯，POWER电源指示灯，上电就亮。数据收发RX，TX指示灯。无线收到数据RX闪烁，无线发送数据TX闪烁。SET接口设置灯红蓝都亮表示MAX485接口，红灯亮表示TTL接口，蓝灯亮表示MAX232接口。
