LVDTCFS拉杆式防水型位移传感器概述：

防水型差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。

直流LVDT具有优良的性能，采用方便的单电源+12～24V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0～5V, 0～10V,0±5V，0±10V，4～20mA，RS485输出。

LVDTCFS拉杆式防水型位移传感器特点：

★内置精密直线轴承，重复性好 ★探头为氮化硅陶瓷球，耐磨性好

★无滑动触点，使用寿命长 ★直流单电源供电，内置高性能信号解调器

★二线制4-20mA电流输出，三线制0-5V、0-10V、0±5V、0±10V电压输出，四线制RS485输出

★外径Φ20mm,不锈钢304外壳,拉杆式可配鱼眼

LVDTCFS拉杆式防水型位移传感器应用范围：

●轴径跳动检测 ●纺织机械检测

●阀门位置检测与控制 ●辊缝间隙测量

●车辆制动装置磨损测量 ●机器人、精密位移测量

●汽车零件在线检测 ●机床及工具定位、液压缸定位

●桥面移位检测 ●地铁地道工程防护

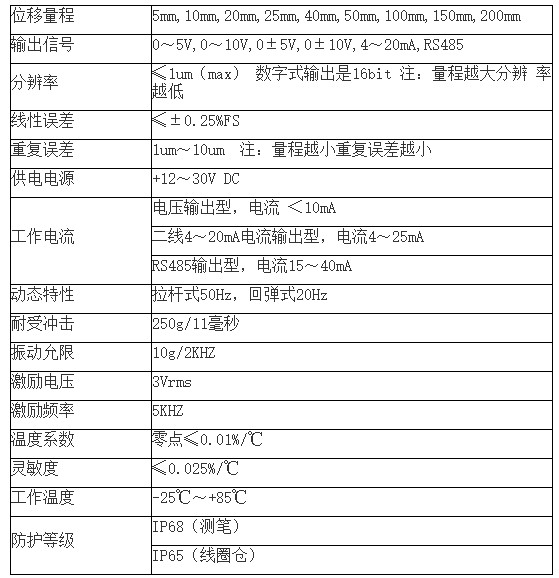

技术参数：

选型指导：

接线方式：

直流稳压电源输出电压值必须在规定的使用范围内

1.电流信号输出 电缆线颜色定义：

 棕色----供电电源（+） 电流输入（+）

 蓝色----供电电源（-） 电流输出（-）

2. 电压信号输出 电缆线颜色定义：

 棕色---- 供电电源（+）

 蓝色---- 电压输出（+）

 黑色---- 供电电源（-）信号输出（-）

3.数字RS-485信号输出 电缆线颜色定义：

 棕色---供电电源（+）

 黑色---供电电源（-）

 蓝色---信号A

 白色---信号B
